domingo, 11 de septiembre de 2011

MEDIATRIZ

La mediatriz de un segmento es la recta perpendicular al segmento en el punto medio
http://mx.kalipedia.com/popup/popupWindow.html?tipo=imagen&titulo=La+mediatriz+es+una+recta&url=/kalipediamedia/matematicas/media/200709/26/geometria/20070926klpmatgeo_100.Ges.LCO.png&popw=749&poph=732

MANO ALZADA

es aquel que se hace sin emplear instrumentos auxiliares de dibujo, solamente con el lápiz y la mano
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjSTDmIPqwJkGdH0029f-c6LO4KXNzn6k3RlemPCeQ-g_pdRR5dS_Rcgd7KNDiHWYcX1CZMcKeuhhblbQdCfj3wq95SC94CwT61yXfQ50lHg7JRg9fsMLOBfenVrrUiuZt3Mb4e36UZExCR/s1600/LINEAS_MANO_ALZADA3.jpg

LUGAR GEOMETRICO

Se llama lugar geométrico a cualquier conjunto de puntos que vienen caracterizados por una cierta propiedad.
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgB5i12w-Hob8cWYCzsFIuVJOvb9_FtlToWiq3MIdb1m38Uf03KnpovIqY_lMISvloMkCrozwjCmYqbiWsGdGEkN7MigG_nOfPR2b_VJ6CGyeDYx22t68hkDGne1X8JDQuemJffMDy9aFg/s1600/locus.gif

LINEA OCULTA

La línea de objeto oculta se usa para mostrar superficies bordes o esquinas de un objeto. Están ocultas a la vista
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj6F_wJSHWqsaW1H5YwyCbetgvjfZE-EETzN7bCXqYmjSHoFW2NPHZJ1qX3d236KKsODkdoM_2dtGBGSN508X4V68m69pX-LjrHfQBlAB3_7uYC0lVA4e4YCwH4_96TB5B38e3yS_gxrA9J/s1600-h/Flatshot01.gif

LINEA DE TIERRA

Es la línea imaginaria donde se apoya el modelo u objeto a representar
http://www.todacultura.com/talleres/taller_dibujo/fundamentos.htm

LINEA

La línea es el elemento básico de todo grafismo y uno de los más usados. Representa la forma de expresión más sencilla y pura, pero también la más dinámica y variada.
http://docs.gimp.org/es/gimp-tutorial-straight-lines.html

JAMBA

Son las piezas que se encuentran dispuestas en un vano de forma vertical
http://www.arqhys.com/articulos/jamba-arquitectura.html

ISOSCELES

del griego iso, igual, y skelos, piernas; es decir, "con dos piernas iguales
http://www.geometry-help.info/Acute_Isosceles_Triangle.html

ISOMETRICO

Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.

INTERSECCION

Punto en el cual una línea o una curva cruza un eje dado. También se refiere al segmento interceptado: parte de un segmento de línea obtenido de una transversal cortada por un par de líneas.
http://html.rincondelvago.com/representacion-en-sistema-diedrico_1.html

ICOSAEDRO

Un Icosaedro es una figura geométrica que posee 20 caras iguales.

sábado, 10 de septiembre de 2011

Plano de proyectante

Verdadera Magnitud

La verdadera magnitud de un segmento es la hipotenusa de un triángulo uno de
cuyos catetos es la proyección horizontal del segmento y el otro la diferencia de
cotas entre los puntos extremos del segmento.









Plano auxiliar

Dibujo de una figura o secciones de la misma de tal manera que las líneas de proyección sobre el plano sean perpendiculares a él

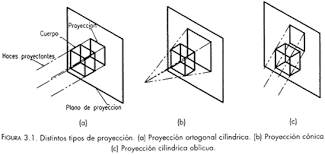

Planos de Proyeccion

Hay tres planos de proyeccion principales en dibujo tecnico, frontal, horizontal y de perfil, si colocamos un objeto de manera que podamos observarlo de diversos angulos, por ejemplo sobre una mesa, podriamos establecer las proyecciones de dicho objeto sobre cada uno de los planos de la siguiente manera, observandolo desde arriba tendriamos la proyeccion horizontal que es como el objeto se proyecta en el plano donde descansa, es decir la superficie de la mesa, el plano frontal estaria dado al observar el objeto de frente a la altura del nivel de la mesa y el plano de proyeccion seria por ejemplo la pared que esta detras, luego cambiando nuestra posicion 90º a nuestra derecha obtendriamos su proyeccion de perfil. existen infinitos planos de proyeccion puesto que cada uno estaria determinado segun la posicion del observador




http://t2.gstatic.com/images?q=tbn:ANd9GcSIZ502p5WioNAheh6NRSuLGHZqBvFxfEIyU2JfWSLf6sQ4K51Eb2lnJRve

Normalización

La normalización surgió de las nuevas necesidades de la industria.
Así la intercambiabilidad de los elementos de las maquinas y la especialización de las industrias provoco el que se necesitasen unas normas que rigiesen en un principio las medidas y más tarde los procesos.

Originarias de Alemania, las normas DIN fueron las primeras que se escribieron. Más tarde cada país impuso sus normas, en la mayoría de los casos simples copias de las alemanas.
Con el aumento del comercio internacional se comprendió que era preciso una normativa internacional y de ahí el nacimiento de las normas ISO, aceptadas por la mayoría de los países.

compás sobre un plano técnico
El dibujo normalizado se divide en varias partes :
  • Vistas - Es la forma de representar un objeto desde varios puntos de vista ortogonales. Habitualmente se utilizan tres vistas, alzado, planta y perfil. Existen dos sistemas principales, el sistema del primer diedro (europeo) y el del tercer diedro (americano).
  • Cortes - Son las vistas de una pieza a la que se le ha realizado un corte imaginario para que sea más visible la parte interior.
  • Despieces y conjuntos - Muestran los distintos elementos que forman una maquina o parte de ella, indicando la colocación o posición de cada una.
  • Acotación - Para la fabricación de una pieza es necesario indicar las dimensiones de esta. Estas medidas forman la acotación que se asan en una serie de convenios o normas para que sean entendibles por todos.
  • Escalas - La imposibilidad, por tamaño excesivo o minúsculo, de representar un objeto a su tamaño natural provoca el que se deba aumentar o reducir su tamaño, es decir, aplicar una escala.




HORIZONTAL

Condición de una recta o plano, según la cual, resulta paralela a la línea del horizonte. En geometría descriptiva, hace referencia a la condición de una recta o plano, de ser paralela al plano horizontal de proyección.

HIPERBOLOIDE

Un hiperboloide es una superficie de revolución creada mediante el giro de una hipérbola, alrededor de uno de sus ejes de simetría, dentro de las coordenadas cartesianas.

HIPERBOLA

Se llama hipérbola al lugar geométrico de los puntos del plano tales que la diferencia de sus distancias a dos puntos fijos, llamados focos

HEXAEDRO

Un hexaedro es un poliedro de seis caras. Con este número de caras ha de ser un poliedro convexo, y sus caras han de ser polígonos de cinco lados o menos.



GIRO

Los giros son otro de los procedimiento para obtener proyecciones en verdadera magnitud.Los resultados son los mismos que con los cambios de planos, pero en este caso los planos de proyección permanecen fijos y son los puntos los que cambian de posición.


GEOMETRIA PROYECTIVA

Se llama geometría proyectiva a la rama de la matemática que estudia las propiedades de incidencia de las figuras geométricas, pero abstrayéndose totalmente del concepto de medida

GEOMETRIA DESCRIPTIVA

La geometría descriptiva es la descripción de un objeto, de tres dimensiones, largo ancho y
alto, por medio de puntos en un sistema bidimensional, este sistema de representación se
obtiene al observar cada punto del objeto en forma perpendicular y su representación en el plano es a 90° denominándose proyección ortogonal

GEOMETRIA

La Geometría trata sobre las formas y sus propiedades.
Los dos temas más comunes son:

Geometría Plana (sobre formas planas como líneas rectas, círculos y triángulos... formas que se pueden dibujar en un trozo de papel)


Geometría Sólida (sobre objetos tridimensionales como cubos y pirámides).

GENERATRIZ

La generatriz es la línea exterior de una superficie que algirar alrededor de un eje da lugar a un cuerpo de revolucióncomo el cilindro o el cono.

FORMATO

Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados

FOCO

Es un punto (o puntos) singular, respecto del cual se mantienen constantes determinadas distancias relacionadas con los puntos de dicha curva.

ESCALENO

Se aplica al triángulo que tiene distinta longitud en cada uno de sus tres lados

ESCALA

Es la proporción de aumento o disminución que existe entre las dimensiones reales y las dimensiones representadas de un objeto.


EQUIDISTANCIA

Igualdad de distancia entre varios puntos u objetos.


EQUILATERA(O)

Un equilátero(a) es una figura que presenta todos los lados iguales entre sí. El término suele aplicarse a los triángulos de este tipo

ELIPSOIDE

Un elipsoide es una superficie curva cerrada cuyas tres secciones ortogonales principales son elípticas, es decir, son originadas por planos que contienen dos ejes cartesianos.


ELIPSE

Se llama elipse al lugar geométrico de los puntos tales que la suma de sus distancias a dos puntos fijos F1 Y F2, llamados focos, es una constante. La línea que une los dos focos se llama eje principal de la elipse y la mediatriz de los mismos eje secundario. Se llaman vértices de la elipse a los puntos donde ésta corta a sus ejes. El punto medio de los dos focos se llama centro de la elipse y la distancia entre ellos se llama distancia focal.


EJE RADICAL

Se llama eje radical de dos circunferencias al lugar geométrico de los puntos que tienen la misma potencia respecto de ambas.

El eje radical de dos circunferencias es una recta perpendicular a la recta que une sus centros.

dodecaedro

Un dodecaedro es un poliedro de doce caras,convexo o cóncavo. Sus caras han de ser polígonos de once lados o menos

DIRECTRIZ

la directriz es aquella línea, superficie o volumen que determina las condiciones de generación de otra línea, superficie o volumen

DIMETRICO

Es aquel en el que dos de los planos secundarios de proyeccion forman el mismo angulo con el plano principal de proyección, lo que traducido a sus proyecciones significa que dos de los ángulos formados por los ejes son iguales, aplicándose un mismo coeficiente de reduccion a dos de los ejes.


DIEDRO

Es la porción de espacio limitada por dos semiplanos que se llaman caras.

DIAMETRO

Es un segmento rectilíneo, que une dos puntos de una circunferencia pasando por su centro. Su longitud es igual a dos radios.

DESARROLLO

Aumentar y perfeccionar una cosa

Vertice

Para la geometría, el vértice es el punto  donde concurren los dos lados de un ángulo o tres o más planos. La cúspide de un cono o una pirámide también se conoce como vértice, al igual que el punto de una curva en que la curvatura alcanza su punto máximo o mínimo.

Vertical

En una posición de arriba a abajo. Derecho.

Ejemplo: los árboles crecen en dirección vertical.

(de lado a lado se llama horizontal)

CROQUIS

es la expresión de una imagen tridimensional, en un medio bidimensional, empleando una técnica lineal para ello. Se realiza a mano alzada, y pueden emplearse diversos soportes y materiales, como papel y lápiz de grafito.



CUERDA

Es un segmento rectilíneo, que une dos puntos de una circunferencia, sin pasar por el centro.

CUBO

Es un poliedro de seis caras cuadradas congruentes, siendo uno de los llamados sólidos platónicos

Trimétrico

Un sistema trimétrico, es aquel en el que todos los planos secundarios de proyección forman un ángulo distinto con el plano principal de proyección, lo que traducido a sus proyecciones significa que los ángulos formados por los ejes son distintos, aplicándose diferentes coeficientes de reducción a los ejes.
